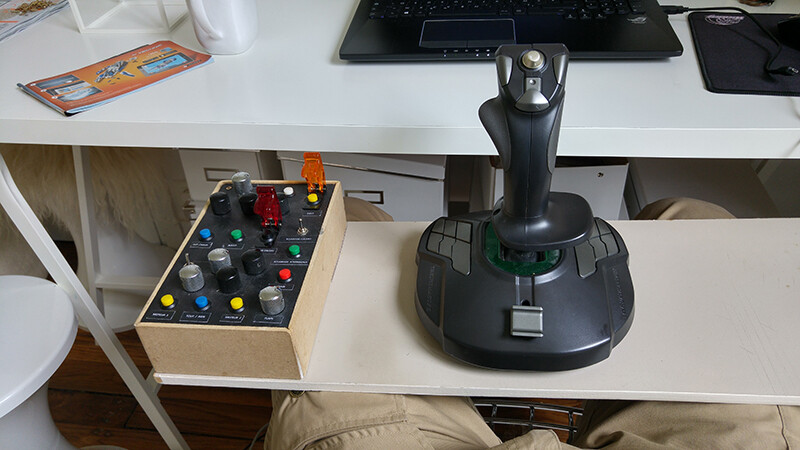

c’est de partir de ça :
pour aller vers ça : (a suivre) Une adaptation de ce que Biluf est en train de préparer.

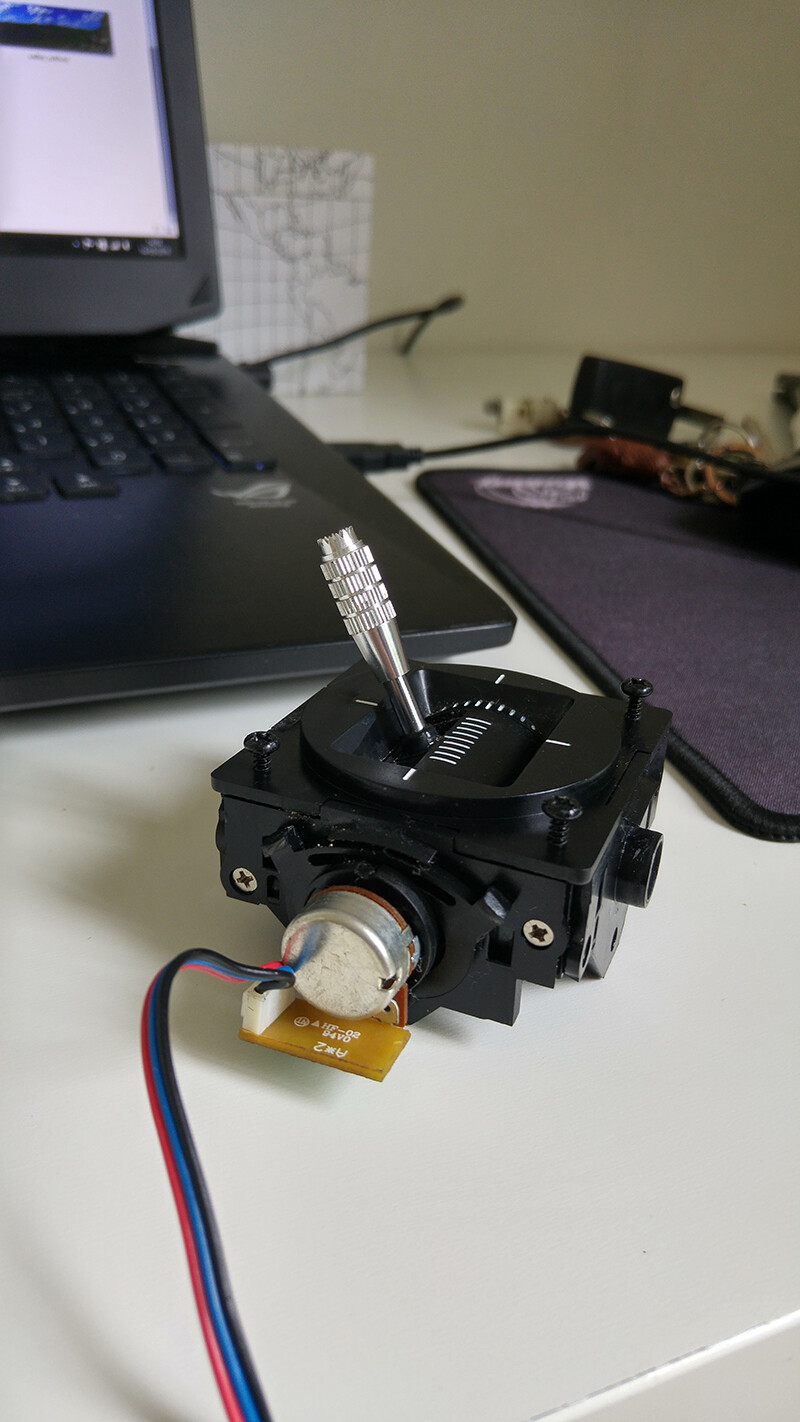

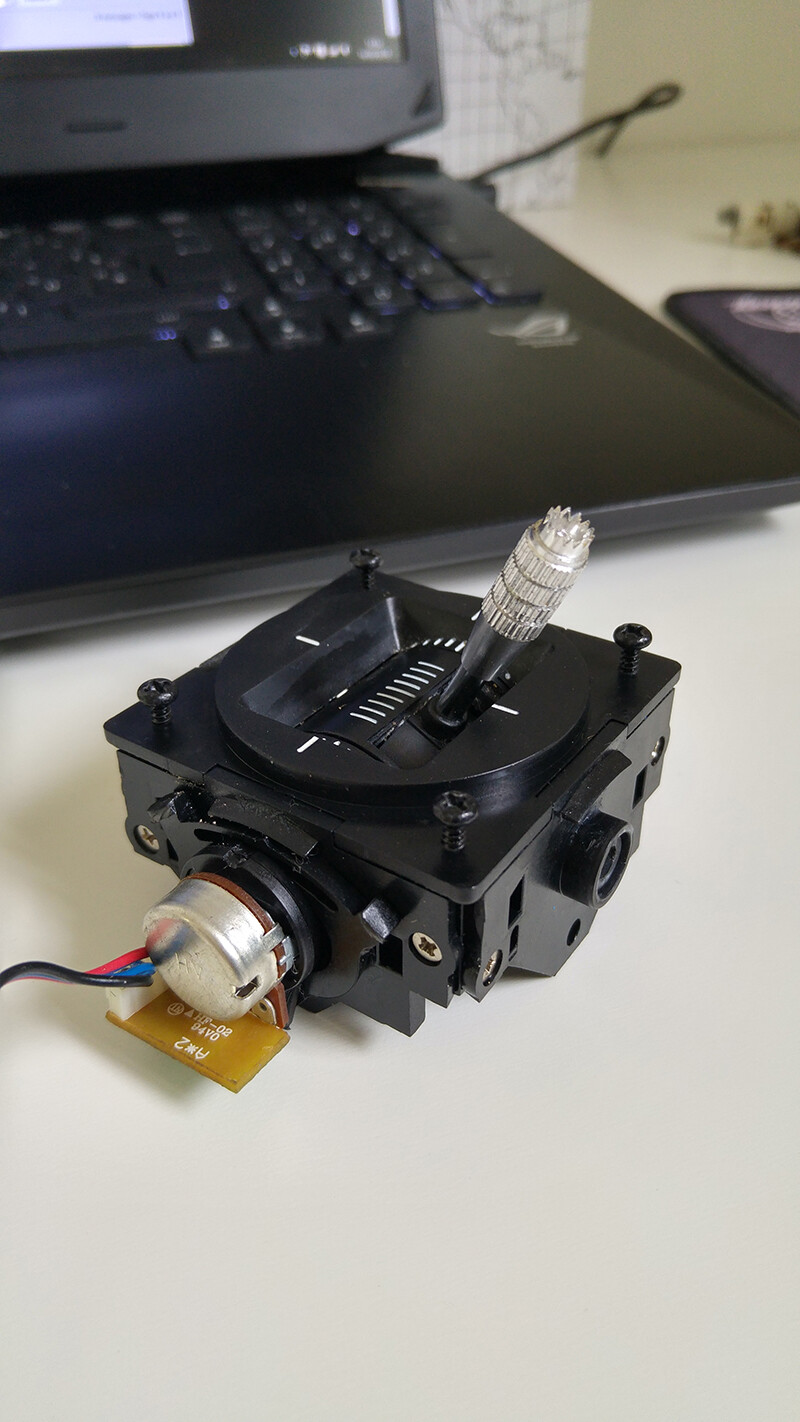

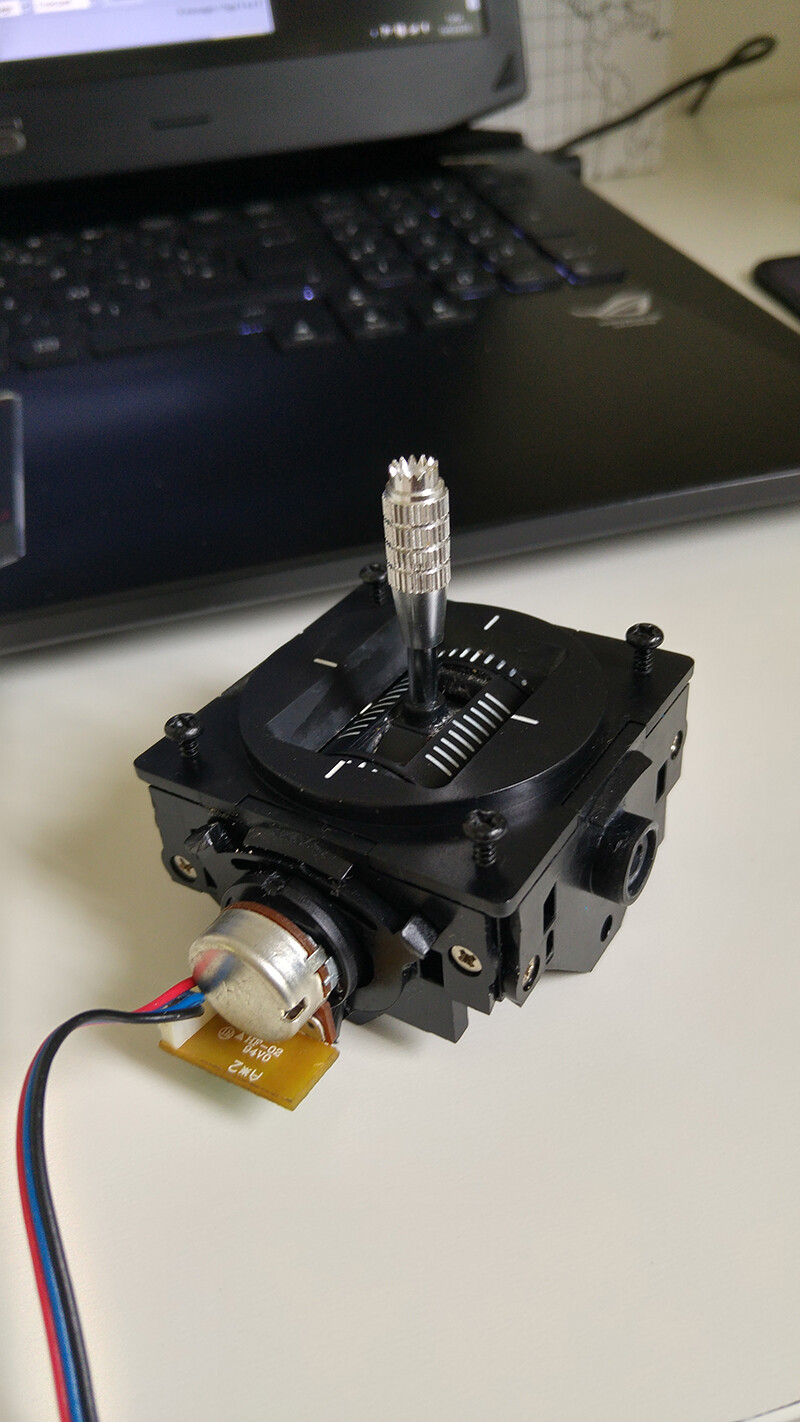

Pour commencer j’ai recyclé ça à partir d’une vielle télécommande.
J’ai donc au moins 4 potentiomètres pour simuler des axes. Je pense que je n’en utiliserai que 2 : pas d’hélice et mixture.
Pour l’instant, budget : Un warthog ; une vielle télécommande ; ma vielle carte Bodnar

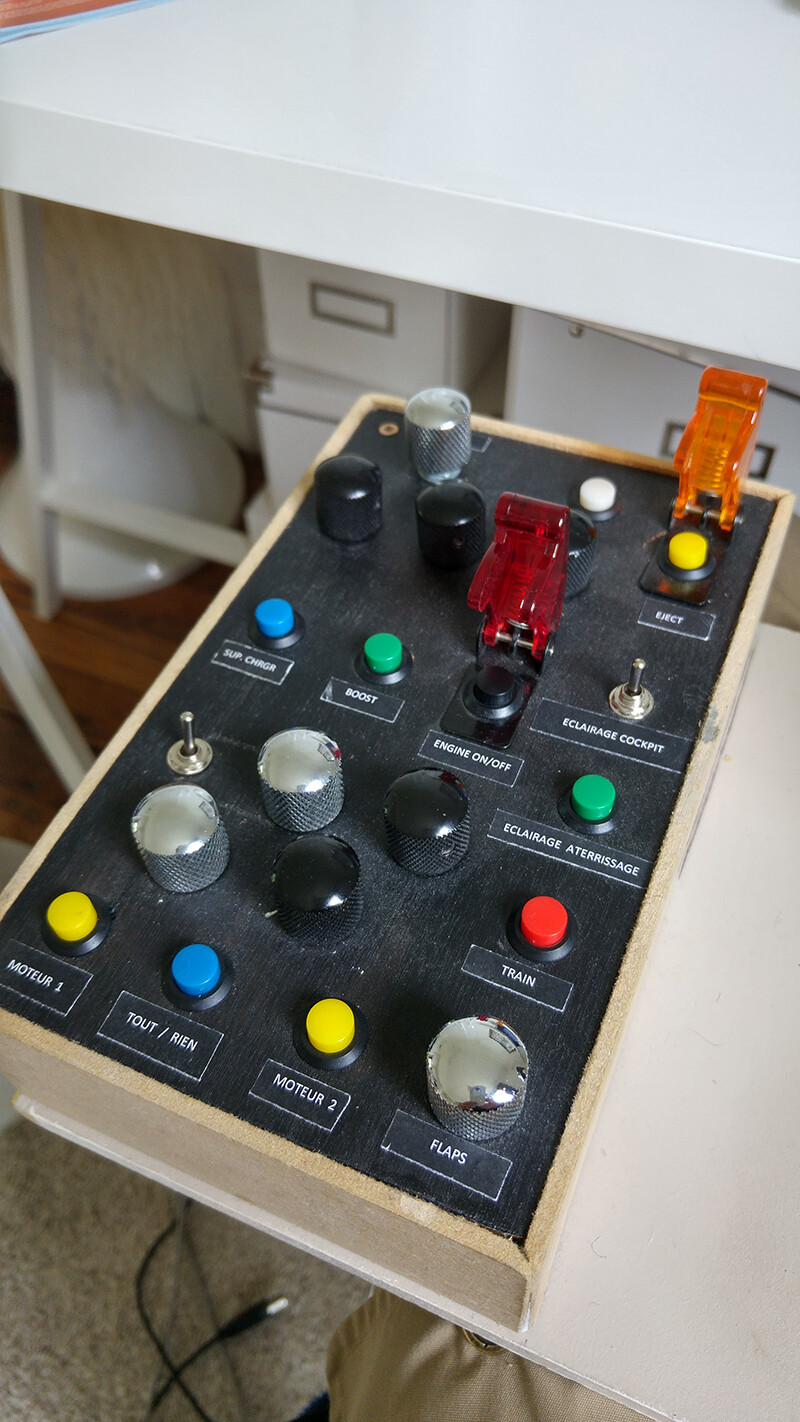

et tous mes interrupteurs et rotary encoder présents sur mon vieux panneau de commande.
Je vais remplacer la BBI32 par une BUO836X

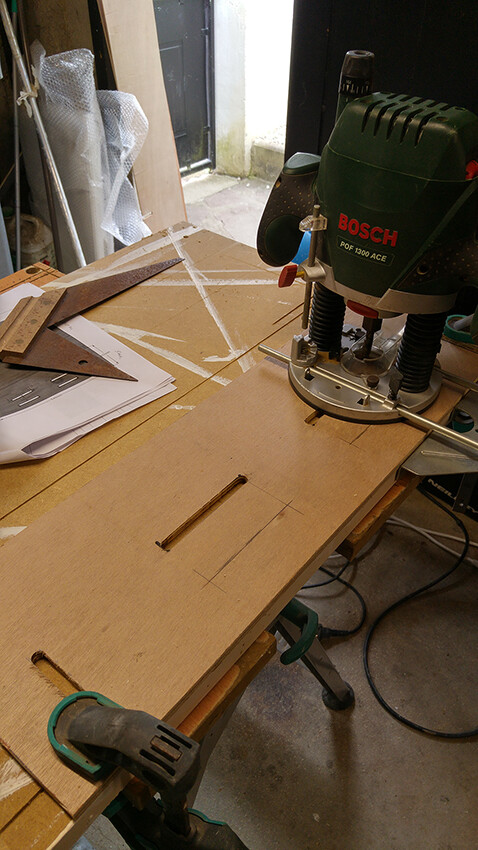

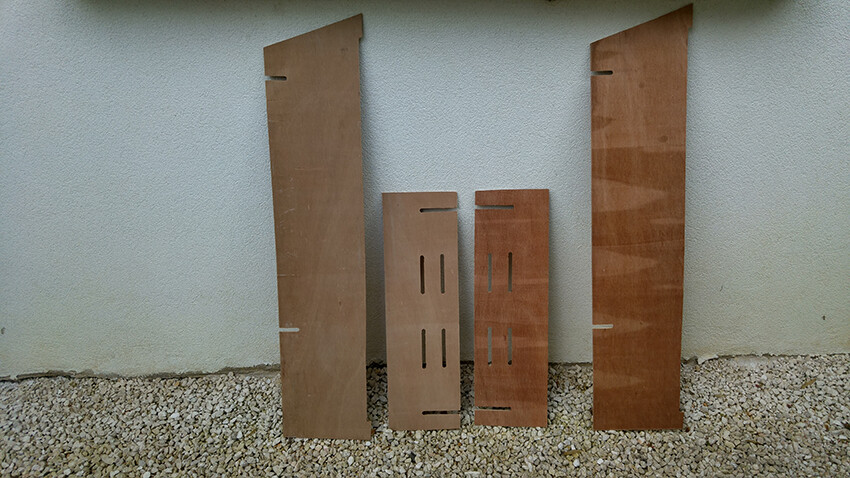

Là, je file chez le bricotruc du coin pour récupérer du médium pour me fabriquer la structure du simpit.
J’ai une Leobodnar aussi qui traine, je te demanderai à l’occasion ce qu’il faut prendre comme fil / interrupteur et potard car je ne comprend rien aux trucs électriques avec les résistances max, le courant, etc…
Alors pour te répondre il faut savoir si c’est une BBI32 ou une BU0836.
La première n’accepte que les interrupteurs et les rotary encodeurs (des interrupteurs rotatifs, chaque impulsion est comme une pression sur un bouton.)
Ce sont des trucs comme ça qui fonctionnent :
un interrupteur ON/OFF/ON
Il utilise 2 emplacement sur la carte BBI32 car ON correspond à une instruction et comme nous avons ON/OFF/ON… CQFD
un interrupteur momentané : une pression et il revient sur OFF.
il utilise un seul emplacement sur la carte BBI32
un rotary encodeur :
qui peut aussi être doublé d’un interrupteur momentané. Je l’utilse pour activer l’autolevel (une pression) et pour aller a gauche ou a droite.
Ne pas confondre avec un potentiometre qui ressemble à ça
La deuxième fait ce que fait la première plus la gestion de potards ainsi que la gestion d’un hat switch 4 pôles.
un potards c’est comme un axe. plus tu le pousses plus la valeur est grande.
La 836x c est bien pour les rotary , mais c elle que tu as ne les prends pas en compte .
Pour cela , j 'ai brranché mes inter Mom/off /mom sur la bbi 32 et ca fonctionne . ( pas besoin de rotary ) .
juste une impulsion vers le haut pour monter la valeur , on relache ca revient au centre et pareil vers le bas .
Le bémole comme je t expliquais , ce sont les composants … sur alexpress , j achete du matos de prototypage ou un switche va fonctionner 1000 cycles . si tu veux de la bonne came , c 'est plutot chez welleman qu il faut se tourner avec des palettes longues a 6 euro piece en MOM/OFF /MOM donné pour 1 million de cycles .. etc etc ..

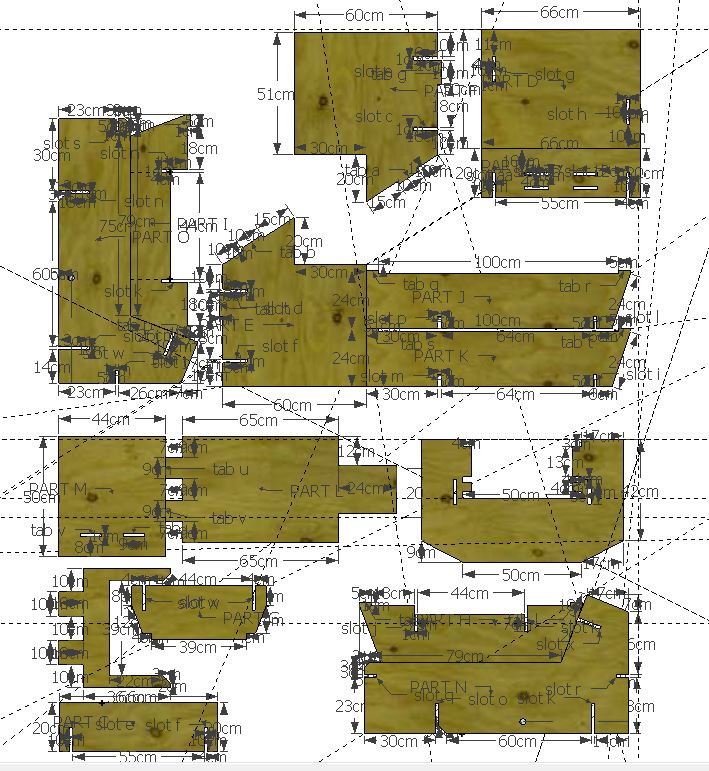

Si vous allez sur le lien… J’ai realisé des fichiers sketchup pour chaque piece. C’est ainsi plus lisible. Je viens de faire les 5 premières pieces. Il en reste… 11…
Compte tenu du prix, j’ai pensé qu’il doit bien y avoir des sites qui mutualisent une imprimante 3D. Le premier que j’ai trouvé : http://www.sculpteo.com/fr/
mais il doit y en avoir d’autres.
[EDITH] Bon, ça reste cher !!! 6,50€ le bouton,
en couleur brute, 8,30€ en rouge!!! + 6€de livraison. [/MARCEL]
Quintus, je le sais bien. C’était un exemple. Un bouton c’est plutôt petit. Alors un truc plus gros, genre une extension warthog, je n’en parle même pas. Je voulais savoir combien cela coute en passant par le net…

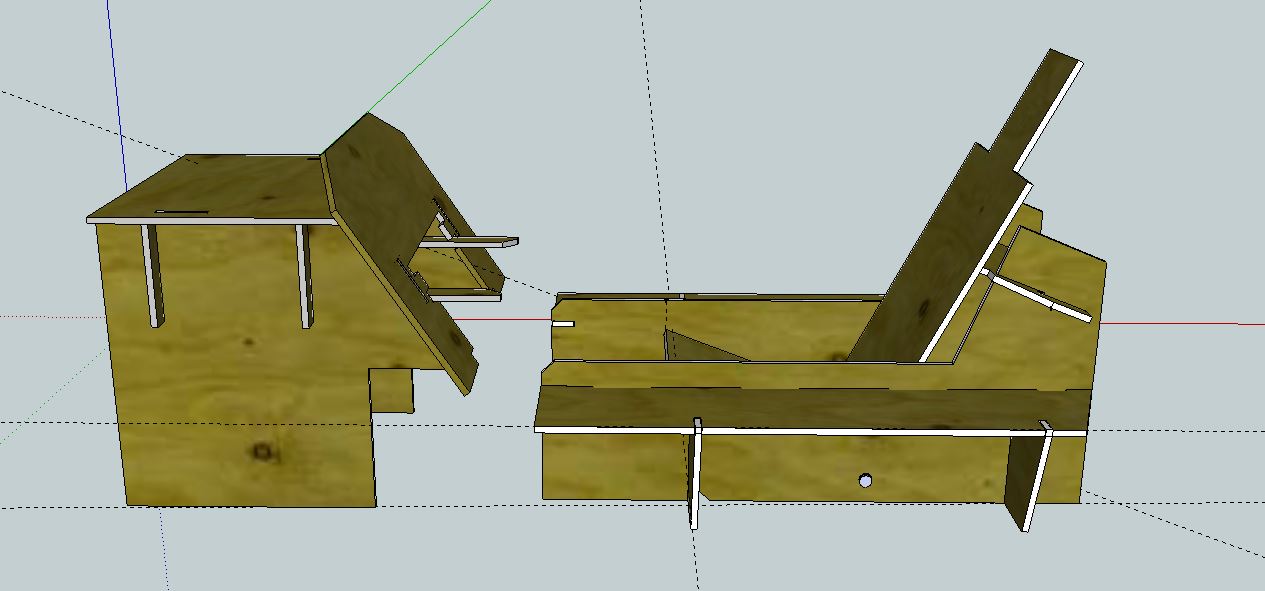

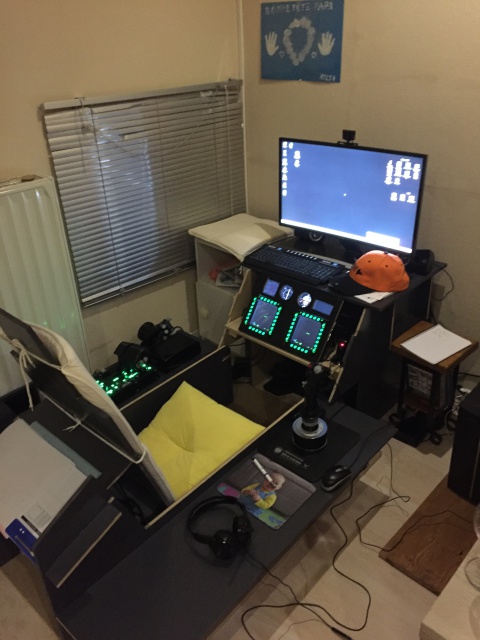

Sinon, je viens de trouver mon simpit en situation… marrant de voir le produit final.
si tu regardes bien , le palo est en dessous …
Tu comptes rentrer comment ?
ton siege sera sur roulettes ? ( t ’ as interet a mettre 10 euros dans chaque roulette pour eviter les mouvements en translation quand tu vas appuyer sur le palo …
De plus , connaissant la taille du bonhomme , je pense qu au niveau de la partie "genouillale "ca va bloquer ..
Quintus pas convaincu .
)
